Funktionsweise eines Transistors

Der Transistor ist DAS Halbleiter-Bauelement in der Elektrotechnik! Er wird besonders in der Nachrichten- und Computertechnik verwendet. Ohne den Transistor wäre die Entwicklung digitaler Geräte wie wir sie heute kennen und nutzen nicht möglich!

Im Film wird die prinzipielle Funktionsweise des Transistors erklärt. Zwar ist der Film in englischer Sprache, jedoch dank der guten Bilder und Filmsequenzen sehr gut zu verstehen.

Der Hauptbestandteil eines Halbleiterbauteils ist Silicium. Dieses Element ist nicht nur in Transistoren, sondern auch in jeglichen Arten von Dioden enthalten. Durch gezielte Verunreinigung des Elements, in der Fachsprache Dotieren genannt, werden ganz spezielle Eigenschaften erreicht. So gibt es auch verschiedenste Formen und Typen von Transistoren, die unterschiedliche Kenngrößen haben (z.B. Verstärkungsfaktor).

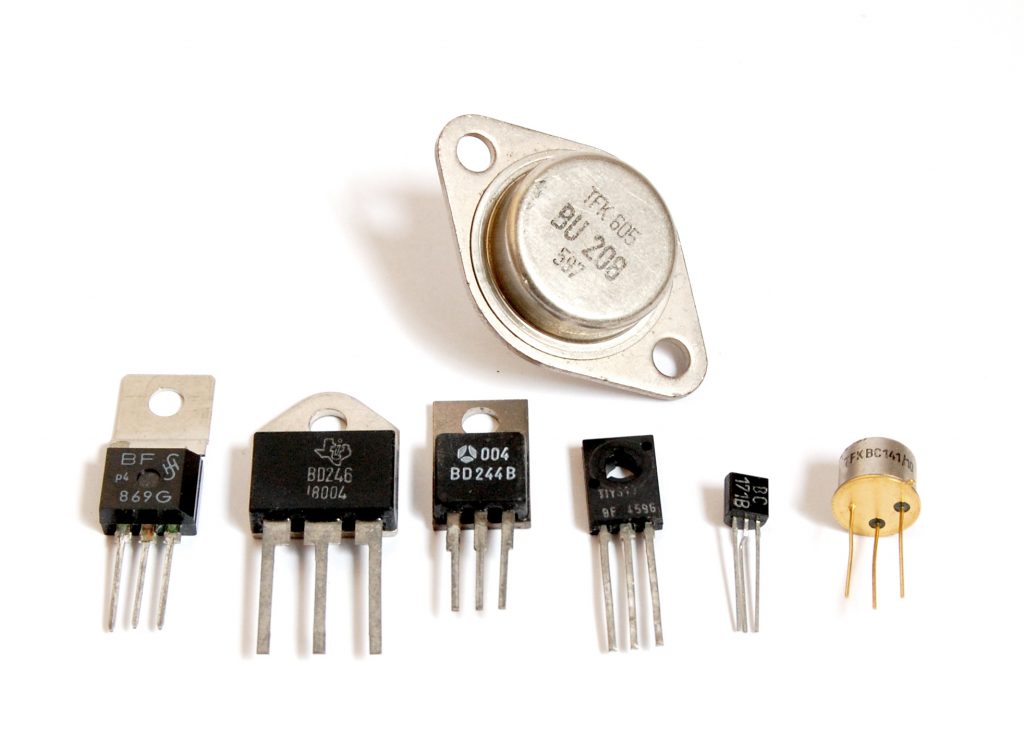

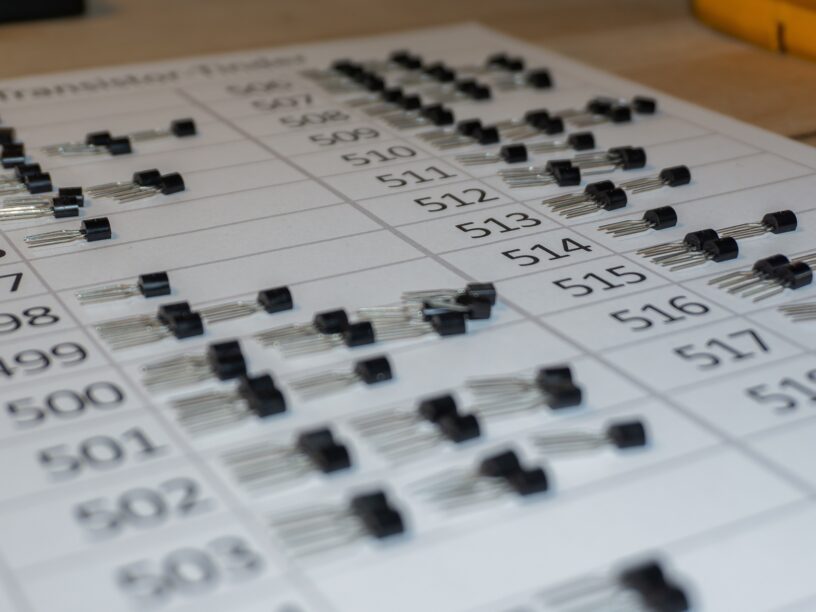

Verschiedene Transistortypen: Bei fast allen gut zu erkennen sind die drei Anschlüsse Collector, Basis und Emitter.

Unterschieden wird dabei in den Kategorien npn und pnp Transistoren. n bedeutet eine mit negativen Teilchen dotierte Schicht, p eine mit positiven Teilchen dotierte Schicht.

Das Schaltzeichen des npn Transistors erkennt man am Pfeil, der in Richtung E (Emitter) zeigt.

Schaltzeichen npn Transistor

Das Schaltzeichen des pnp Transistors erkennt man daran, dass der Pfeil vom Emitter in Richtung Basis zeigt.

Schaltzeichen pnp Transistor
